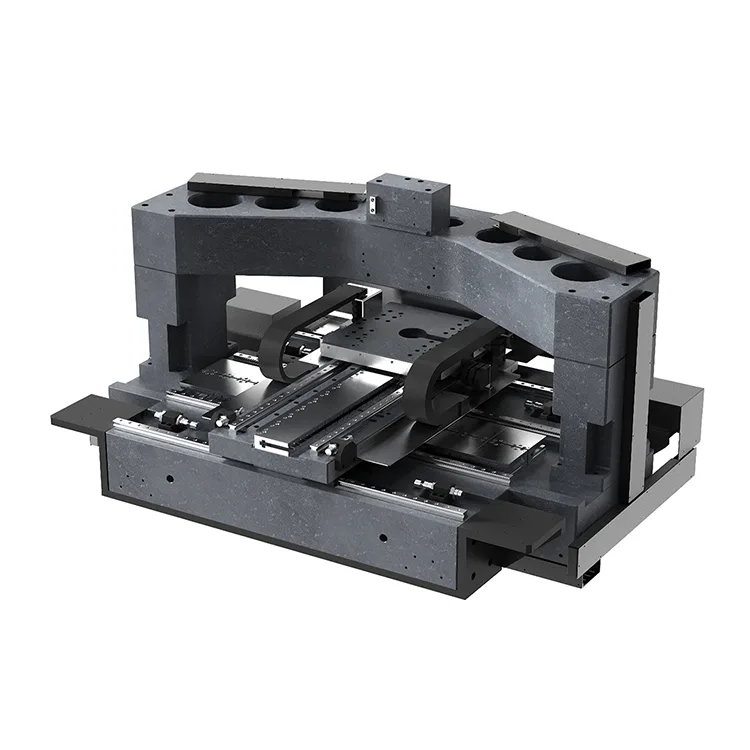

Peringkat Gerakan Gantry XYZT untuk Pemeriksaan Wafer

Peringkat Gerakan Gantry XYZT kami untuk Pemeriksaan Wafer menyepadukan asas granit ketegaran tinggi, panduan galas udara, pemacu motor linear dan pengekod optik ketepatan untuk mencapai ketepatan kedudukan ±1µm dan kebolehulangan ±0.1µm. Direka bentuk untuk operasi 24/7 dalam persekitaran bilik bersih (Kelas 100/Kelas 10), peringkat gantri kami menampilkan getaran ultra-rendah, tindak balas dinamik tinggi (halaju maksimum 500mm/s) dan kestabilan terma untuk memastikan pengesanan kecacatan wafer yang boleh dipercayai dan metrologi dimensi merentas keseluruhan kitaran hayat pengeluaran.

● Peringkat Pergerakan Gantry XYZT Tersuai untuk Pemeriksaan Wafer direka bentuk mengikut spesifikasi peralatan pemeriksaan wafer dan lukisan CAD anda

● ±1µm ketepatan kedudukan dengan kebolehulangan tahap nanometer (±0.1µm) untuk ukuran wafer kritikal

● Teknologi galas udara untuk gerakan tanpa geseran dan penjanaan zarah sifar dalam persekitaran bilik bersih

● Reka bentuk yang distabilkan secara haba dengan kawalan suhu aktif (±0.01°C) untuk ketepatan ultra tinggi

● Pengilangan yang diperakui ISO 9001:2015 dengan kebolehkesanan penuh untuk pematuhan industri semikonduktor

Ciri Utama & Kelebihan Teras

Reka Bentuk Mekanikal Ketegaran Tinggi

Peringkat Pergerakan Gantry XYZT kami untuk Pemeriksaan Wafer menampilkan asas granit monolitik (pekali pengembangan terma < 0.5 × 10⁻⁶/°C) dan rasuk gantri polimer bertetulang gentian karbon (CFRP) untuk ketegaran struktur yang luar biasa dan ubah bentuk haba yang minimum. Reka bentuk gantri simetri menghapuskan ralat Abbe dan memastikan pengagihan beban seragam di seluruh kawasan pemeriksaan wafer.

Sistem Kawalan Pergerakan Ketepatan

Disepadukan dengan pemacu motor linear berprestasi tinggi (sifar tindak balas, pecutan tinggi) dan pengekod optik mutlak (resolusi 1nm), peringkat gantri XYZT kami memberikan gerakan yang lancar dan tepat dengan ketepatan sub-mikron. Algoritma kawalan servo lanjutan mengimbangi ralat dinamik dan memastikan kestabilan kedudukan peringkat nanometer semasa operasi pengimbasan wafer.

Reka Bentuk Sedia Bilik Bersih

Setiap Peringkat Pergerakan Gantry XYZT untuk Pemeriksaan Wafer direka bentuk untuk operasi bilik bersih Kelas 100/Kelas 10 dengan komponen serasi vakum, panduan linear tertutup dan bahan gas keluar rendah (mematuhi SEMI S2-0701). Teknologi galas udara menghapuskan penjanaan zarah, manakala sistem pengurusan kabel tertutup menghalang pencemaran semasa kitaran pemeriksaan wafer berkelajuan tinggi.

Spesifikasi Teknikal

Spesifikasi Mekanikal

Bahan Asas: Granit hitam (00级) / komposit CFRP

Sistem Panduan: Galas udara ketepatan / panduan roller linear

Sistem Pemacu: Motor linear tanpa berus / motor servo dengan skru bebola

Maklum balas: Pengekod optik mutlak (resolusi 1nm)

Spesifikasi Alam Sekitar

● Suhu Operasi: 20±0.5°C (kawalan haba aktif)

● Penilaian Bilik Bersih: Kelas 100 (Kelas ISO 5) / Kelas 10 (Kelas ISO 4)

● Pengasingan Getaran: Sistem kawalan getaran aktif/pasif

● Bekalan Kuasa: 200-240V AC, 50/60Hz, 1 fasa/3 fasa

Aplikasi

● Pengimbasan berkelajuan tinggi wafer 200mm/300mm/450mm untuk kecacatan zarah dan corak

● Kedudukan peringkat nanometer untuk sistem pengesanan kecacatan optik/mikroskopik

● Pampasan kerataan dinamik untuk pemeriksaan wafer melengkung

● Penyepaduan dengan pengimbasan laser dan alat pemeriksaan mikroskop elektron

Metrologi Wafer

Metrologi Dimensi Wafer

● Pengukuran ketepatan parameter ketebalan wafer, haluan dan ledingan

● Penjajaran tahap sub-mikron untuk sistem metrologi tindanan

● Kedudukan yang distabilkan secara terma untuk metrologi sensitif suhu

● Metrologi dalam talian automatik untuk proses fabrikasi wafer

Pemprosesan Wafer

Pemprosesan & Pengendalian Wafer

● Penjajaran ketepatan tinggi untuk litografi wafer dan proses goresan

● Sistem pengendalian dan pemindahan wafer serasi bilik bersih

● Kedudukan dinamik untuk operasi pemotongan laser dan penipisan wafer

● Penyepaduan dengan pengendalian wafer robotik dan sistem automasi
