Ujian Wafer 6 atau 8 Inci

Ujian Wafer 6 atau 8 inci Deaote direka bentuk untuk memenuhi keperluan ketat ujian tahap wafer—termasuk ketepatan kedudukan sub-mikron, kawalan daya sentuhan yang stabil dan keserasian dengan pelbagai jenis wafer—stesen siasatan ini menyepadukan sistem kawalan gerakan termaju, teknologi chuck vakum dan reka bentuk anti-getaran untuk menyampaikan ujian elektrik, kebolehpercayaan parametrik pencirian dan pencirian yang boleh dipercayai. wafer.

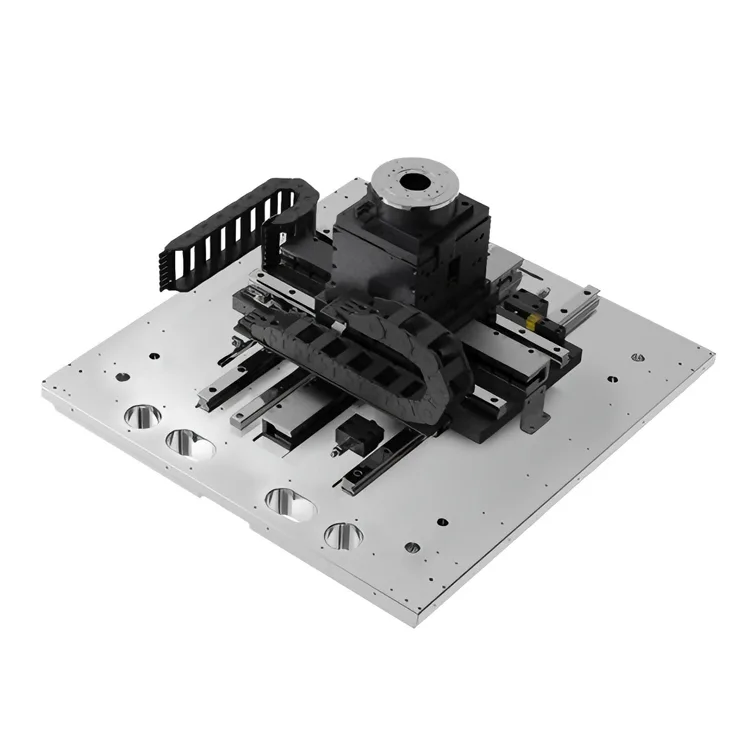

Dibina dengan kepakaran Deaote berdekad-dekad dalam pembuatan acuan ketepatan dan pembuatan komponen gerakan, stesen probe ujian Wafer 6 atau 8 inci menampilkan tapak granit yang tegar, stabil dari segi haba dan peringkat XY ultra-tepat, memastikan penjajaran aras mikron antara kad probe dan wafer mati. Ia serasi dengan pelbagai jenis kad probe (menegak, julur, MEMS) dan peralatan ujian (sistem ATE, penganalisis parametrik), menjadikannya sesuai untuk kedua-dua R&D dan ujian pengeluaran volum tinggi bagi cip logik, cip memori, semikonduktor kuasa dan peranti optoelektronik.

Reka bentuk modular stesen probe ujian Wafer 6 atau 8 inci membolehkan penyesuaian mudah untuk memenuhi keperluan ujian khusus, termasuk pilihan chuck dikawal suhu (-40 ℃ hingga 150 ℃) untuk ujian suhu tinggi/rendah, pengendalian wafer automatik untuk pengeluaran pemprosesan tinggi, dan penyepaduan lancar dengan sistem pemerolehan data. Penyelesaian kami membantu pengeluar semikonduktor dan makmal ujian meningkatkan ketepatan ujian, mengurangkan kadar kegagalan palsu dan meningkatkan kecekapan ujian keseluruhan.

Kelebihan Teras

1. Ketepatan Kedudukan Sub-Mikron

Dilengkapi dengan maklum balas gelung tertutup pengekod linear resolusi tinggi (resolusi 0.05μm) dan peringkat XY pembawa udara, stesen siasatan mencapai ketepatan kedudukan ulangan ±0.5μm dan ketepatan kedudukan mutlak ±1μm untuk penjajaran wafer. Ini memastikan sentuhan tepat antara jarum probe dan pad wafer (ketepatan sentuhan ≤1μm), menghapuskan ralat ujian akibat salah jajaran dan memastikan hasil pencirian elektrik yang boleh dipercayai.

2. Kawalan Daya Sentuhan Stabil

Pemacu seramik piezoelektrik bersepadu dan sistem pengesan daya membolehkan kawalan tepat daya sentuhan probe (0.1g hingga 50g setiap jarum), dengan pengagihan daya seragam merentasi kad siasatan. Ini menghalang kerosakan pad wafer (calar, delaminasi) dan memastikan rintangan sentuhan elektrik yang konsisten, kritikal untuk aplikasi ujian wafer kuasa rendah dan frekuensi tinggi.

3. Reka Bentuk Stabil Terma & Anti-Getaran

Dibina dengan asas granit semula jadi (pekali pengembangan terma ultra-rendah ≤0.5×10⁻⁶/℃) dan sistem anti-getaran yang aktif, stesen probe meminimumkan hanyutan kedudukan yang disebabkan oleh turun naik suhu dan getaran luaran. Chuck penstabil suhu (kestabilan suhu ±0.1 ℃) seterusnya memastikan keadaan ujian yang konsisten, penting untuk ujian parametrik berketepatan tinggi semikonduktor.

4. Keserasian & Fleksibiliti Wafer 6/8 Inci

Stesen probe ujian Wafer 6 atau 8 inci menyokong penukaran lancar antara saiz wafer 6 inci dan 8 inci dengan panduan penjajaran chuck vakum dan wafer boleh laras, tidak memerlukan penggantian lekapan tersuai. Ia serasi dengan pelbagai jenis wafer (silikon, GaAs, SiC, GaN) dan ketebalan (100μm hingga 775μm), menyesuaikan diri dengan keperluan ujian semikonduktor yang pelbagai (logik, memori, peranti kuasa, optoelektronik).

5. Kapasiti Tinggi & Operasi Mudah

Algoritma kawalan gerakan yang dioptimumkan membolehkan pergerakan peringkat wafer pantas (kelajuan maksimum 100mm/s) dan kedudukan mati-ke-mati yang cepat (masa penyelesaian ≤50ms), menyokong ujian daya pemprosesan tinggi (sehingga 2000 mati sejam). HMI skrin sentuh intuitif dan perisian yang serasi (antara muka GPIB, USB, Ethernet) membolehkan penyepaduan mudah dengan sistem ATE dan aliran kerja ujian automatik, mengurangkan masa latihan operator dan ralat manusia.

6. Penyelenggaraan Rendah & Hayat Perkhidmatan Panjang

Peringkat galas udara dan mekanisme pemacu bukan sentuhan menghapuskan haus mekanikal, mengurangkan kekerapan penyelenggaraan dan memanjangkan hayat perkhidmatan (MTBF ≥30,000 jam). Reka bentuk tertutup dengan sistem penapisan HEPA menghalang pencemaran habuk pada wafer dan kad siasatan, manakala gred perlindungan IP54 memastikan operasi yang boleh dipercayai dalam persekitaran bilik bersih (Kelas 1000/100).

Spesifikasi Teknikal

Senario Aplikasi

Dicipta secara eksklusif untuk ujian wafer 6/8 inci, stesen siasatan kami digunakan secara meluas dalam aplikasi ujian semikonduktor berikut:

● Ujian Parametrik: Pencirian DC/AC bagi cip logik, cip memori (DRAM, NAND) dan semikonduktor kuasa (MOSFET, IGBT)

● Ujian Kebolehpercayaan: Berbasikal suhu tinggi/rendah, ujian burn-in dan ujian seumur hidup bagi peranti semikonduktor

● Ujian Peranti Optoelektronik: Ujian diod laser (LD), fotodiod (PD) dan tahap wafer LED

● Ujian Semikonduktor Kompaun: Ujian wafer GaAs, SiC, GaN untuk peranti RF dan kuasa

● R&D & Pengeluaran Kelompok Kecil: Prototaip dan ujian pengesahan reka bentuk semikonduktor baharu

Mengenai Deaote

Suzhou Deaote Precision Mould Co., Ltd. ialah perusahaan teknologi tinggi terkemuka yang mengkhusus dalam R&D, pembuatan dan penjualan acuan ketepatan, komponen gerakan ketepatan tinggi dan peralatan ujian semikonduktor tersuai. Dengan lebih 15 tahun kepakaran dalam pembuatan ketepatan, kami melayani pelanggan global dalam sektor semikonduktor, elektronik dan automasi industri.

Stesen probe ujian Wafer 6 atau 8 inci kami memanfaatkan teknologi acuan ketepatan teras kami dan kepakaran kawalan gerakan untuk menangani cabaran unik ujian wafer semikonduktor. Kami menyediakan penyelesaian hujung ke hujung, daripada reka bentuk stesen siasatan tersuai kepada pemasangan di tapak, penentukuran dan sokongan selepas jualan, memastikan produk kami memenuhi piawaian ketepatan, kebolehpercayaan dan kecekapan tertinggi.

Komited untuk "Ketepatan Memacu Kemajuan, Inovasi Mencipta Nilai", Suzhou Deaote mematuhi sistem pengurusan kualiti yang ketat (diperakui ISO 9001:2015) dan pelaburan R&D berterusan, memberikan penyelesaian ujian yang membantu pelanggan kami kekal berdaya saing dalam industri semikonduktor yang berkembang pesat.
