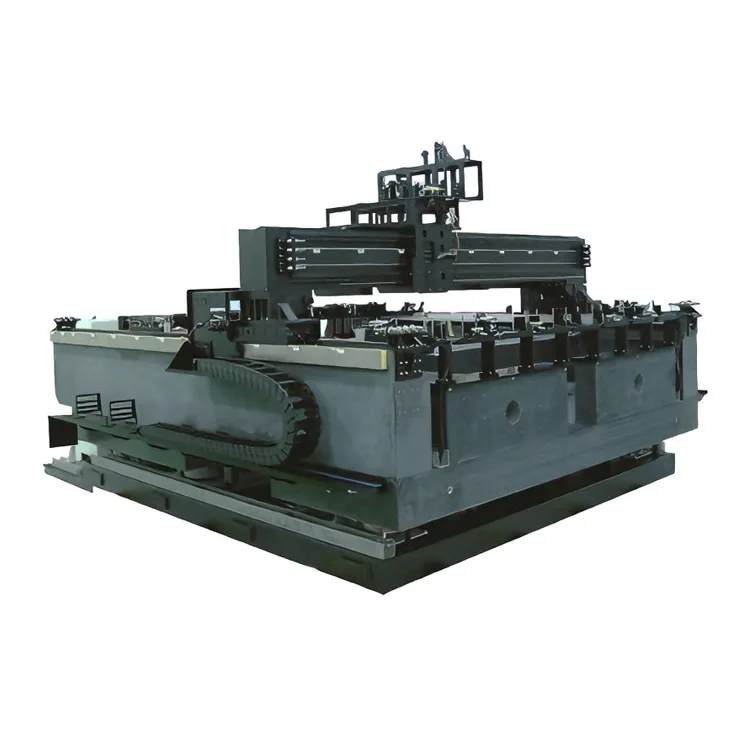

Pengesanan dan Pembaikan LCD 10.5G

Dibina berdasarkan kepakaran Deaote selama 15+ tahun dalam acuan ketepatan dan pembuatan komponen gerakan berskala besar, reka bentuk dwi-drive menghilangkan ubah bentuk tork paksi tunggal dan memastikan gerakan seragam merentasi keseluruhan permukaan pengesanan dan pembaikan LCD 10.5G (3.37m × 2.94m). Platform ini mempunyai asas granit yang distabilkan secara haba dan sistem anti-getaran aktif, mengekalkan ketepatan kedudukan (kebolehulangan ±2μm) walaupun semasa operasi berterusan 24/7 dalam persekitaran bilik bersih LCD (Kelas 1000). Serasi dengan sistem pemeriksaan optik automatik (AOI), alat pembaikan laser dan robot pembaikan berpandukan penglihatan, ia membolehkan penyepaduan lancar ke dalam barisan pengeluaran LCD 10.5G untuk meningkatkan hasil panel dan mengurangkan kadar sekerap.

Dioptimumkan untuk kedua-dua aliran kerja pemeriksaan dan pembaikan, pengesanan dan pembaikan LCD 10.5G menyokong julat perjalanan yang boleh disesuaikan (paksi-X: sehingga 4000mm, paksi-Y: sehingga 3500mm) dan prestasi dinamik tinggi (kelajuan maksimum: 1.2m/s, pecutan: 0.8G) untuk memenuhi keperluan pengeluaran besar-besaran LCD. Reka bentuk modularnya membolehkan penyelesaian yang disesuaikan—termasuk modul lif paksi Z untuk kedudukan alat pembaikan dan putaran paksi Theta (ketepatan ±0.005°) untuk penjajaran panel—menjadikan teras gerakan yang ideal untuk pembuat panel LCD 10.5G yang ingin meningkatkan kawalan kualiti dan mengurangkan kos pengeluaran.

Kelebihan Teras

1. Seni Bina Dwi-Pacuan untuk Kestabilan Saiz Besar 10.5G

Dilengkapi dengan pemacu motor dwi linear simetri pada paksi X/Y, platform ini menghilangkan pencongan gerakan dan ubah bentuk tork yang biasa dalam sistem gerakan bersaiz besar pemacu tunggal. Ini memastikan kelajuan dan kedudukan seragam merentasi keseluruhan pengesanan dan pembaikan LCD 10.5G dengan kawalan kerataan ≤5μm/m—kritikal untuk pengesanan kecacatan yang konsisten dan pembaikan piksel merentas substrat paparan bersaiz besar.

2. Ketepatan Tahap Mikron untuk Pemeriksaan/Pembaikan LCD

Pengekod linear resolusi tinggi bersepadu (resolusi 0.1μm) dan algoritma pampasan kedudukan masa nyata memberikan ketepatan kedudukan ulangan ±2μm dan ketepatan mutlak ±5μm untuk paksi X/Y. Ini membolehkan penyasaran tepat bagi kecacatan subpiksel (saiz ≤5μm) dalam pengesanan dan pembaikan LCD 10.5G, mengurangkan kadar pengesanan palsu dan memastikan pembaikan piksel yang boleh dipercayai (piksel mati, titik terang, pembetulan kecacatan garis) dengan kerosakan sifar pada piksel bersebelahan.

3. Tugas Berat & Prestasi Berkelajuan Tinggi

Dicipta untuk mengendalikan beban berat (≤500kg) termasuk alat pengesanan dan pembaikan LCD 10.5G, platform ini mencapai kelajuan pergerakan maksimum 1.2m/s dan pecutan 0.8G—mengimbangi daya pemprosesan tinggi (sehingga 60 panel sejam) dengan kestabilan yang diperlukan untuk kerja pembaikan ketepatan. Reka bentuk laluan pandu galas udara menghilangkan geseran mekanikal, memastikan pergerakan lancar dan memanjangkan hayat perkhidmatan (MTBF ≥25,000 jam).

4. Reka Bentuk Stabil Terma & Anti-Getaran

Dibina dengan asas granit semulajadi (pekali pengembangan terma ≤0.5×10⁻⁶/℃) dan sistem pengasingan getaran aktif, platform meminimumkan hanyutan kedudukan yang disebabkan oleh turun naik suhu (≤0.3μm/℃) dan getaran kilang luaran. Kestabilan ini memastikan kualiti pemeriksaan/pembaikan yang konsisten merentasi pengeluaran lanjutan, keperluan kritikal untuk pembuatan LCD 10.5G hasil tinggi.

5. Integrasi Lancar dengan Sistem Pengeluaran LCD

Serasi dengan protokol komunikasi standard industri (EtherCAT, PROFINET, Modbus TCP) dan sistem MES kilang LCD, platform ini disepadukan dengan lancar dengan peralatan AOI, alat pembaikan laser dan sistem pengendalian bahan automatik (AMHS). Suzhou Deoute menyediakan penyesuaian penuh antara muka kawalan dan profil gerakan untuk memadankan aliran kerja barisan pengeluaran LCD 10.5G sedia ada, mengurangkan masa penyepaduan dan masa henti.

6. Bilik Bersih & Reka Bentuk Mesra Penyelenggaraan

Direka bentuk untuk operasi bilik bersih LCD Kelas 1000, platform ini menampilkan penutup motor linear bertutup dan peredaran udara ditapis HEPA untuk mengelakkan penjanaan zarah (≤0.1μm pelepasan zarah). Komponen galas udara bebas pelinciran dan struktur modular mengurangkan keperluan penyelenggaraan, dengan alat ganti pantas tersedia untuk servis di tapak—meminimumkan masa henti pengeluaran untuk barisan pembuatan LCD 24/7.

Spesifikasi Teknikal

Senario Aplikasi

Dicipta untuk pengesanan LCD 10.5G dan pembuatan pembaikan, platform gerakan dwi-drive kami digunakan secara meluas dalam proses berketepatan tinggi berikut:

● Pemeriksaan Optik LCD 10.5G: Pemeriksaan optik automatik (AOI) bagi kecacatan piksel, penjajaran polarizer dan kerataan substrat kaca untuk panel TV bersaiz besar

● Pembaikan Piksel LCD: Pembaikan laser bagi piksel mati, bintik terang dan kecacatan garisan dalam panel LCD 10.5G (serasi dengan pembetulan ikatan COG/FOG)

● Pemangkasan Tepi Panel: Pemangkasan ketepatan bahan kaca/substrat berlebihan untuk panel LCD 10.5G untuk memenuhi spesifikasi saiz akhir

● Penjajaran Modul Lampu Latar: Kedudukan ketepatan tinggi unit lampu latar (BLU) dan tatasusunan LED untuk pemasangan panel LCD bersaiz besar

● Pengesahan Kawalan Kualiti: Pemeriksaan selepas pembaikan dan pengesahan panel LCD 10.5G untuk memastikan pematuhan piawaian kualiti industri
