Alur Wafer

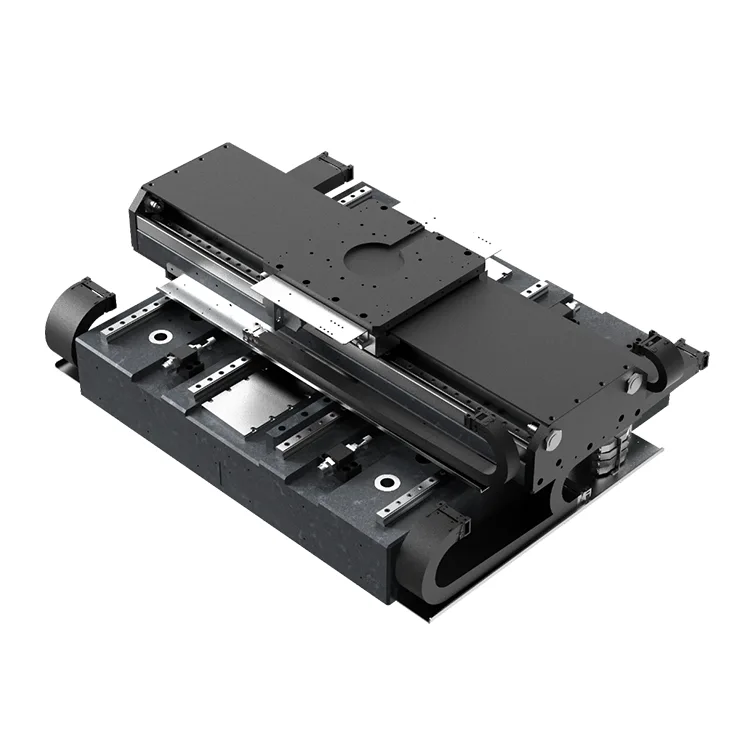

Dibina berdasarkan kepakaran Deaote selama 15+ tahun dalam pembuatan acuan ketepatan dan pembuatan komponen gerakan, reka bentuk Wafer Slotting Machine mengoptimumkan ketegaran struktur sambil meminimumkan jejak platform, menjadikannya ideal untuk penyepaduan ke dalam peralatan pemprosesan wafer padat. Platform ini menampilkan tapak granit untuk kestabilan terma dan prestasi anti-getaran, memastikan kedalaman alur yang konsisten (toleransi ±5μm) dan ketepatan lebar slot (±3μm) walaupun semasa operasi berkelajuan tinggi dan berterusan dalam persekitaran bilik bersih (Kelas 100/1000).

Serasi dengan alat pemotong berlian, kepala alur laser dan sistem etsa plasma, Mesin Slotting Wafer menyokong keperluan alur wafer yang pelbagai—termasuk alur jalan dadu, slot pemangkasan tepi dan alur berbentuk tersuai untuk pembungkusan semikonduktor kuasa. Reka bentuk modularnya membolehkan penyesuaian julat perjalanan (X/Y: 100×100mm hingga 400×400mm) dan parameter gerakan, membolehkan pengeluar semikonduktor mencapai hasil alur yang lebih tinggi, mengurangkan haus alatan, dan memenuhi permintaan toleransi ketat pemprosesan wafer lanjutan.

Kelebihan Teras

1. Kepersisan Ultra Tinggi untuk Alur Wafer

Dilengkapi dengan pengekod linear resolusi tinggi (resolusi 0.05μm) dan motor linear pemacu terus, platform ini mencapai ketepatan kedudukan ulangan ±0.5μm dan ketepatan kedudukan mutlak ±1μm (paksi X/Y). Ini memastikan kawalan tepat ke atas laluan dan kedalaman alur, menghapuskan sisihan slot, kedalaman tidak sekata dan cipratan tepi—penting untuk mengekalkan integriti struktur wafer dan kualiti pemisahan dadu seterusnya.

2. Seni Bina Bertindan Ketegaran Tinggi

Reka bentuk Mesin Slot Wafer menggunakan komponen struktur aloi magnesium dan aloi aluminium bersepadu dengan pemesinan ketepatan, memberikan ketegaran yang luar biasa (≥200N/μm kekakuan) untuk menahan ubah bentuk akibat daya pemotongan. Kestabilan ini memastikan kualiti alur yang konsisten di seluruh permukaan wafer, walaupun pada kadar suapan yang tinggi (sehingga 80mm/s) dan beban pemotongan berat (≤50N).

3. Getaran Rendah & Operasi Stabil Terma

Dibina dengan asas granit semula jadi (pekali pengembangan terma ≤0.5×10⁻⁶/℃) dan sistem redaman getaran aktif, Mesin Slot Wafer meminimumkan hanyutan kedudukan yang disebabkan oleh turun naik suhu (≤0.1μm/℃) dan getaran luaran. Mekanisme pemacu langsung tanpa sentuhan menghapuskan tindak balas mekanikal dan haus, memastikan kestabilan kedudukan jangka panjang (MTBF ≥30,000 jam) dan mengurangkan masa henti yang tidak dirancang untuk talian pemprosesan wafer.

4. Keserasian & Fleksibiliti Wafer Lebar

Mesin Slotting Wafer menyokong penukaran lancar antara saiz wafer 4/6/8/12 inci dengan chuck vakum boleh laras dan mekanisme auto-center, tidak memerlukan penggantian lekapan tersuai. Ia menampung ketebalan wafer dari 100μm hingga 800μm dan serasi dengan wafer silikon, GaAs, SiC dan GaN, menyesuaikan diri dengan keperluan grooving untuk cip logik, peranti memori dan semikonduktor kompaun.

5. Kawalan Pergerakan Berkelajuan Tinggi & Cekap

Algoritma kawalan gerakan yang dioptimumkan membolehkan pergerakan berkelajuan tinggi (kelajuan maksimum X/Y: 80mm/s) dengan masa penyelesaian ultra-rendah (≤25ms untuk X/Y), menyokong alur wafer throughput tinggi (sehingga 150 wafer sejam untuk wafer 8 inci). Profil pecutan/penyahpecutan lancar mengurangkan daya hentaman alat, memanjangkan jangka hayat pemotong berlian sehingga 30% berbanding platform gerakan dipacu tali pinggang tradisional.

6. Integrasi Mudah & Pematuhan Bilik Bersih

Direka bentuk untuk operasi bilik bersih Kelas 100, platform ini menampilkan penutup motor linear bertutup dan peredaran udara ditapis HEPA untuk mengelakkan penjanaan zarah (≤0.1μm pelepasan zarah). Serasi dengan protokol komunikasi standard industri (EtherCAT, PROFINET, Modbus), ia disepadukan dengan lancar dengan sistem kawalan peralatan pemprosesan wafer, mengurangkan masa dan kos penyepaduan untuk pengeluar peralatan.

Spesifikasi Teknikal

Senario Aplikasi

Dicipta untuk kawalan gerakan X-Y dalam alur/slot wafer, Mesin Slotting Wafer kami digunakan secara meluas dalam aplikasi semikonduktor berikut:

● Wafer Dicing Street Grooving: Pra-alur jalan dadu untuk laser berikutnya atau dadu mekanikal bagi cip logik/memori

● Slot Pemangkasan Tepi: Slot ketepatan pada tepi wafer untuk mengeluarkan bahan yang rosak dan meningkatkan hasil pembungkusan

● Alur Kuasa Semikonduktor: Alur berbentuk tersuai untuk pembungkusan peranti kuasa SiC/GaN (saluran pelesapan haba)

● Pembungkusan Tahap Wafer (WLP): Alur untuk pengasingan lapisan pengagihan semula (RDL) dan pengasingan die

● Pemprosesan Semikonduktor Kompaun: Alur wafer GaAs/GaN untuk fabrikasi peranti RF

Mengenai Deaote

Mesin Slot Wafer kami memanfaatkan kecekapan teras kami dalam reka bentuk struktur ketepatan dan kejuruteraan kawalan gerakan untuk menangani cabaran unik alur wafer. Kami menyediakan penyelesaian hujung ke hujung—daripada reka bentuk platform tersuai dan prototaip kepada pemasangan di tapak, penentukuran dan sokongan teknikal sepanjang hayat—memastikan produk kami memenuhi piawaian industri yang paling ketat untuk ketepatan dan kebolehpercayaan.

Komited untuk "Ketepatan Memacu Kemajuan, Inovasi Mencipta Nilai", Deaote diperakui ISO 9001:2015 dan melabur 15% daripada hasil tahunan dalam R&D untuk membangunkan penyelesaian gerakan generasi akan datang untuk industri semikonduktor. Rangkaian perkhidmatan global kami memastikan masa tindak balas yang cepat dan sokongan tempatan untuk pelanggan antarabangsa kami.
