Penebuk PCB

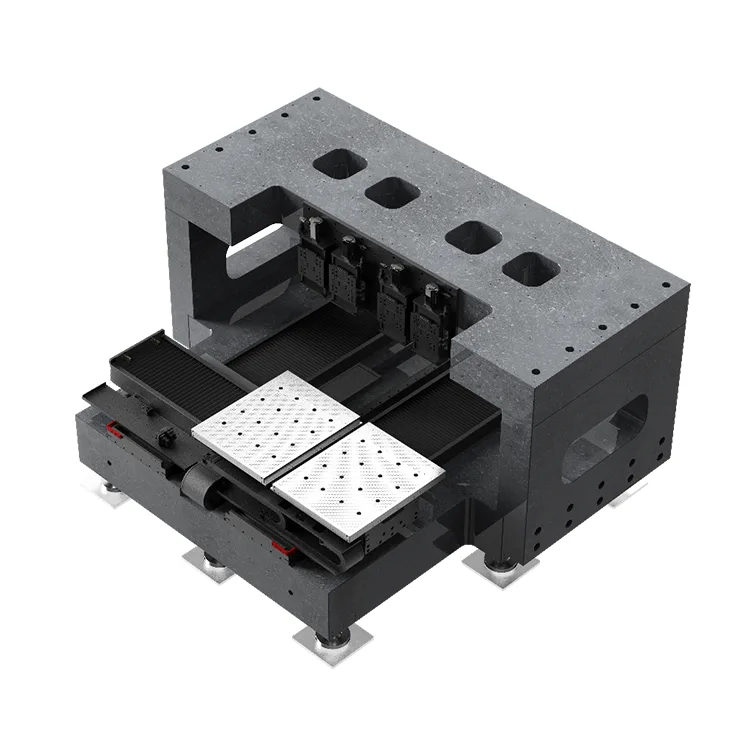

Direka khusus untuk permintaan unik penebuk PCB laser CO₂, platform ini menggabungkan keupayaan kedudukan tahap mikron dengan kestabilan gerakan berkelajuan tinggi, membolehkan kawalan tepat kedudukan pancaran laser dan kedalaman penggerudian. Ia serasi dengan pelbagai jenis PCB (PCB tegar, fleksibel, fleksibel tegar) dan ketebalan, menyokong penggerudian volum tinggi, ketepatan tinggi untuk elektronik pengguna, elektronik automotif, kawalan industri dan pengeluaran PCB aeroangkasa. Penyelesaian kami membantu pengeluar PCB meningkatkan hasil penggerudian, mengurangkan masa kitaran dan memenuhi keperluan pengecilan komponen elektronik moden.

Dibina dengan kepakaran acuan ketepatan dan komponen gerakan Suzhou Deaote selama beberapa dekad, platform ini menampilkan struktur getaran rendah dan stabil secara haba yang meminimumkan sisihan penggerudian yang disebabkan oleh getaran mekanikal atau hanyut suhu. Reka bentuk modularnya membolehkan penyepaduan mudah dengan peralatan penggerudian laser CO₂ sedia ada, menyediakan laluan naik taraf kos efektif untuk talian pengeluaran tebukan PCB yang mencari ketepatan dan produktiviti yang dipertingkatkan.

Kelebihan Teras

1. Ketepatan Penggerudian Tahap Mikron

Dilengkapi dengan maklum balas gelung tertutup pengekod linear resolusi tinggi (resolusi 0.1μm) dan pemacu terus motor linear paksi XY, platform ini mencapai ketepatan kedudukan ulangan ±1μm dan ketepatan kedudukan mutlak ±2μm. Ini memastikan peletakan lubang yang konsisten (sisihan kedudukan lubang ≤±3μm) dan kawalan tepat diameter lubang (diameter lubang boleh gerudi minimum: 50μm), menghapuskan burr, dinding lubang tidak rata dan mengimbangi kedudukan—penting untuk tebukan PCB berketumpatan tinggi.

2. Pemprosesan Berkelajuan Tinggi & Berkecekapan Tinggi

Algoritma kawalan gerakan yang dioptimumkan dan sistem rel panduan ketegaran tinggi membolehkan kelajuan pergerakan maksimum 2m/s dan pecutan 1.2G, menyokong kitaran penggerudian frekuensi tinggi (sehingga 100 lubang/saat untuk mikro-vias). Tindak balas pantas platform dan masa penyelesaian yang singkat mengurangkan masa gerakan tidak produktif, meningkatkan daya pengeluaran penggerudian PCB dengan ketara sambil mengekalkan kualiti lubang yang konsisten merentas larian pengeluaran volum tinggi.

3. Struktur Terma Stabil & Getaran Rendah

Dibina dengan asas granit (pekali pengembangan haba ultra-rendah) dan reka bentuk redaman anti-getaran, platform meminimumkan hanyutan kedudukan yang disebabkan oleh perubahan suhu (≤0.5μm/℃) dan getaran mekanikal. Kestabilan ini memastikan kedalaman dan diameter lubang seragam di seluruh panel PCB, walaupun semasa operasi berterusan yang dilanjutkan—penting untuk mengekalkan kualiti yang konsisten dalam pengeluaran tebukan PCB besar-besaran.

4. Keserasian & Penyesuaian Jenis PCB

Platform ini menyokong penggerudian untuk semua jenis PCB biasa, termasuk PCB FR-4 tegar, PI fleksibel, fleksibel tegar dan teras logam, dengan kawasan kerja boleh laras (300×300mm hingga 1200×800mm) untuk menampung saiz panel PCB yang berbeza. Suzhou Deoute menawarkan penyelesaian tersuai untuk keperluan penggerudian khusus, termasuk perjalanan paksi Z boleh laras untuk kawalan kedalaman lubang buta, sistem penyedut vakum tersuai dan penyepaduan lancar dengan perisian kawalan laser.

5. Penyelenggaraan Rendah & Hayat Perkhidmatan Panjang

Pemacu motor linear tanpa sentuhan menghapuskan haus mekanikal dan tindak balas, mengurangkan kekerapan penyelenggaraan dan memanjangkan hayat perkhidmatan (MTBF ≥20,000 jam). Perlindungan bertaraf IP65 melindungi terhadap pencemaran habuk dan penyejuk dalam persekitaran pembuatan tebukan PCB, manakala pemantauan suhu bersepadu dan pampasan automatik memastikan kebolehpercayaan operasi jangka panjang dengan masa henti yang minimum.

Spesifikasi Teknikal

Senario Aplikasi

Dicipta secara eksklusif untuk penggerudian laser CO₂ dalam pembuatan tebukan PCB, platform kami digunakan secara meluas dalam aplikasi penggerudian berketepatan tinggi berikut:

● PCB tegar: Penggerudian lubang telus dan lubang buta untuk elektronik pengguna (telefon pintar, komputer riba), PCB automotif dan papan kawalan industri

● PCB Fleksibel & Tegar-Flex: Penggerudian mikro melalui peranti boleh pakai, elektronik perubatan dan litar fleksibel aeroangkasa

● PCB Saling Sambung Ketumpatan Tinggi (HDI): Mikro-melalui penggerudian ultra halus (diameter 50-200μm) untuk peranti elektronik berprestasi tinggi

● PCB Teras Logam: Terma melalui penggerudian untuk lampu LED, elektronik kuasa dan modul kuasa automotif

Mengenai Deaote

Suzhou Deaote Precision Mould Co., Ltd. ialah perusahaan teknologi tinggi terkemuka yang mengkhusus dalam R&D, pembuatan dan penjualan acuan ketepatan, komponen gerakan ketepatan tinggi dan platform gerakan tersuai. Dengan lebih 15 tahun kepakaran dalam pembuatan ketepatan, kami melayani pelanggan global dalam sektor elektronik, semikonduktor dan automasi industri.

Platform gerakan penggerudian laser CO₂ kami memanfaatkan teknologi acuan ketepatan teras kami dan kepakaran kawalan gerakan untuk menangani cabaran unik pembuatan tebukan PCB. Kami menyediakan penyelesaian hujung ke hujung, daripada reka bentuk platform tersuai kepada penyepaduan di tapak dan sokongan selepas jualan, memastikan produk kami memenuhi piawaian ketepatan, kebolehpercayaan dan kecekapan tertinggi.

Komited untuk "Ketepatan Memacu Kemajuan, Inovasi Mencipta Nilai", Suzhou Deaote mematuhi sistem pengurusan kualiti yang ketat (diperakui ISO 9001:2015) dan pelaburan R&D berterusan, memberikan penyelesaian gerakan yang membantu pelanggan kami kekal berdaya saing dalam industri pembuatan elektronik yang berkembang pesat.
