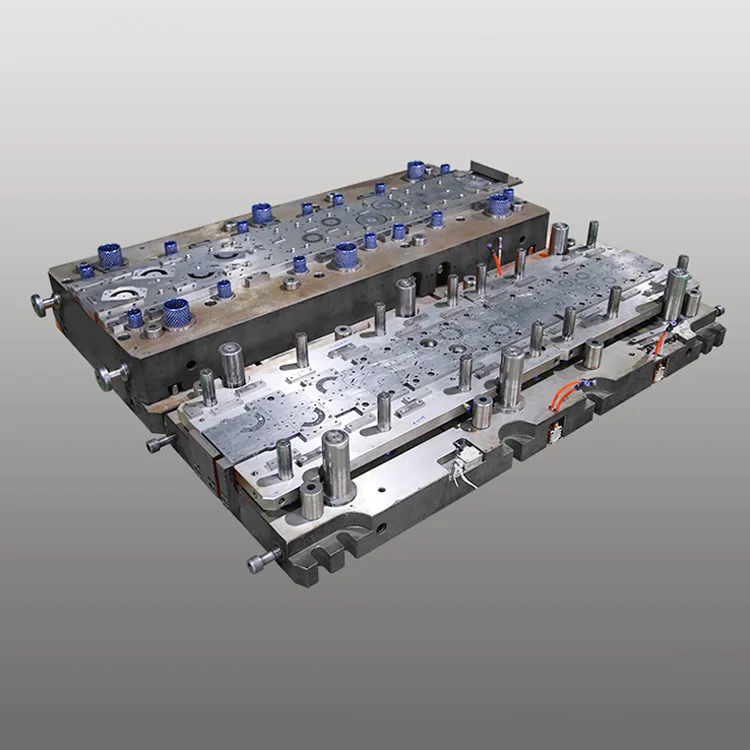

Die Progresif Dua Baris untuk Motor Berkapsul

Komponen magnet teras motor tertutup plastik (berkapsul) yang digunakan dalam perkakas rumah, sistem HVAC dan peralatan industri. Die Progresif Dua Baris untuk Motor Berkapsul direka untuk menangani permintaan pengeluaran volum tinggi pengeluar motor berkapsul, dadu dwi-baris ini menyepadukan 14-24 stesen pengecap dalam struktur yang diperkukuh dan tahan kakisan, membolehkan pengeluaran serentak dua set komponen teras motor bagi setiap lejang—kecekapan pengeluaran berdimensi dua kali ganda (4mm0±kapsulated) sambil mengekalkan kecekapan pengeluaran berdimensi 4mm0±0±gred kritikal untuk ketepatan pasca pengacuan dan kestabilan prestasi motor.

Dibina berdasarkan kepakaran Deaote selama 15+ tahun dalam pembuatan acuan ketepatan untuk industri motor, Double-Row Progressive Die for Encapsulated Motor kami menampilkan teras keluli tahan haus DC53/SKD11 dengan salutan komposit TiCN + PTFE (kekerasan ≥64 HRC), memastikan hayat perkhidmatan 820,000 kali lebih lama daripada lejang stamping plastik (2+3,000). kakisan resin semasa proses enkapsulasi. Reka bentuk pengagihan tegasan yang dioptimumkan dan struktur anti-ubah bentuk menjadikannya sesuai untuk talian pengeluaran besar-besaran 24/7 bagi motor berkapsul kecil (0.1-1.5kW) hingga sederhana (1.5-5kW) yang digunakan dalam penghawa dingin, mesin basuh, pam air dan unit penyejukan.

Dihasilkan di bawah piawaian kualiti ISO 9001:2015 dan IATF 16949, die progresif dua baris serasi sepenuhnya dengan talian pengecapan automatik berkelajuan tinggi (65-110 pukulan seminit) dan menampilkan sistem pemeriksaan penglihatan dalam mati bersepadu untuk kawalan kualiti masa nyata (kadar pengesanan kecacatan ≥99.9%). Serasi dengan semua jenama motor terkapsul utama (Panasonic, LG, Midea, Gree), ia disepadukan dengan lancar ke dalam perkakas rumah global dan sistem pembuatan motor industri, mengurangkan kos pengeluaran seunit sebanyak 31% berbanding dengan penyelesaian die satu baris.

Siri Produk

Siri DT-PD-EM1 (Motor Berkapsul Perkakas Rumah)

Ketepatan ±0.004mm, hayat 820,000 lejang, komponen teras pemegun/pemutar 0.1-1.5kW. Sesuai untuk mesin basuh, penghawa dingin, dan pengeluaran besar-besaran motor berkapsul peti sejuk.

Siri DT-PD-EM2 (Motor Berkapsul Industri)

Ketepatan ±0.006mm, hayat 750,000 lejang, komponen teras pemegun/pemutar 1.5-5kW. Sesuai untuk pam air, kipas, dan pengeluaran motor berkapsul blower industri.

Siri Tersuai DT-PD-EM (Motor Berkapsul OEM)

Ketepatan dimensi yang disesuaikan (±0.003-0.007mm), stesen pengecap tersuai (12-28), serasi dengan keluli silikon (35W250/50W400). Direka untuk pengeluaran motor berkapsul OEM khusus jenama.

Kelebihan Teras

1. Reka Bentuk Dua Baris untuk Keuntungan Kecekapan Pengeluaran 100%.

Dua baris pengecap selari bersepadu membolehkan pengeluaran serentak dua komponen teras motor berkapsul yang sama atau bercampur bagi setiap lejang, menggandakan keluaran berbanding dengan die progresif satu baris. Susun atur sarang jalur bahan yang dioptimumkan juga mengurangkan sisa keluli silikon sebanyak 16% (daripada 22% kepada 6%), mengurangkan kos bahan mentah—komponen kos terbesar dalam pengeluaran teras motor terkapsul—dengan ketara.

2. Ketepatan Gred Motor Berkapsul untuk Kestabilan Selepas Pengacuan

Pemesinan CNC 5 paksi dengan ketepatan kedudukan ±0.0007mm dan sistem pengukur laser dalam-mati memastikan toleransi dimensi komponen ±0.004mm—kritikal untuk keseragaman jurang udara pemegun/pemutar (≤0.008mm) dan pengurangan hingar motor selepas pengkapsulan (≤52dB) dan kecekapan tenaga (IEC 6003). Ketepatan yang konsisten menghapuskan kerja semula pasca stamping, meningkatkan hasil pengeluaran kepada 99.5%.

3. Kakisan & Salutan Tahan Haba untuk Hayat Perkhidmatan yang Panjang

Komponen die teras diperbuat daripada DC53 (keluli berkekuatan tinggi) dan SKD11 (keluli kerja sejuk) dengan salutan komposit TiCN + PTFE (kekerasan ≥64 HRC) memberikan 820,000+ pukulan pengecapan—2.3x lebih lama daripada acuan standard (350,000 pukulan). Salutan PTFE memberikan rintangan kakisan kepada sisa resin plastik, manakala lapisan TiCN tahan haba menahan suhu pengecapan sehingga 180°C, memanjangkan selang penyelenggaraan kepada 200,000 lejang (berbanding 65,000 untuk cetakan konvensional).

4. Keserasian Berkelajuan Tinggi & Automatik Sepenuhnya

Struktur acuan yang dioptimumkan dengan pengagihan tegasan bertetulang menyokong pengecapan berkelajuan tinggi (65-110 pukulan seminit) dan penyepaduan penuh dengan sistem penyuapan, penyusunan dan pembungkusan bahan automatik. Sistem pemeriksaan penglihatan in-die mengesan burr (≤0.008mm), sisihan dimensi, dan kecacatan permukaan dalam masa nyata, menghapuskan kawalan kualiti manual dan mengurangkan kadar sekerap kepada 0.08%.

5. Pengoptimuman Keluli Silikon untuk Kecekapan Motor Terkapsul

Reka bentuk tepi tebuk khusus dengan jejari mikro (R0.012mm) meminimumkan tekanan bahan keluli silikon (35W250/50W400) dan burr tepi, memelihara sifat magnet keluli dan meningkatkan kecekapan tenaga motor terkapsul sebanyak 4-6%. Serasi dengan keluli silikon berorientasikan bijian (GO) dan tidak berorientasikan bijirin (NGO), memenuhi piawaian kecekapan tenaga perkakas rumah global (EU Ecodesign, US ENERGY STAR).

6. Penyesuaian Modular untuk Keperluan Motor Terkapsul Pelbagai

Penyesuaian penuh stesen pengecap (12-28), keserasian bahan (keluli silikon 0.25-0.5mm), kemasan permukaan (Ra ≤0.5μm), dan toleransi dimensi (±0.003-0.007mm). Ciri pilihan termasuk torehan dalam mati, laminasi susun dan salutan anti-karat—memenuhi keperluan OEM motor terkapsul global untuk keserasian pemasangan selepas acuan.

Spesifikasi Teknikal

±0.004mm Ketepatan Dimensi820,000+ Lejang Perkhidmatan Hayat2x Kecekapan Pengeluaran Salutan Mati Tahan PanasTersuai untuk Semua Jenis Motor Terkapsul

Senario Aplikasi

Die Progresif Dua Baris Deaote untuk Motor Berkapsul direka bentuk untuk pengeluar motor global merentasi pelbagai sektor:

● Motor Perkakas Rumah: Pengeluaran besar-besaran komponen teras pemegun/pemutar 0.1-1.5kW untuk mesin basuh, penghawa dingin, peti sejuk dan motor berkapsul mesin basuh pinggan mangkuk

● Motor Perindustrian: Pengeluaran komponen teras pemegun/pemutar 1.5-5kW untuk pam air, kipas, blower dan motor berkapsul penghantar

● Motor HVAC: Pengecapan tersuai bagi komponen teras untuk pengendali udara, pam haba dan motor berkapsul penghawa dingin pusat

● Pembuatan Motor OEM: Penyelesaian die tersuai untuk OEM motor terkapsul global (Panasonic, LG, Midea, Gree, Whirlpool) untuk pengeluaran motor khusus jenama
