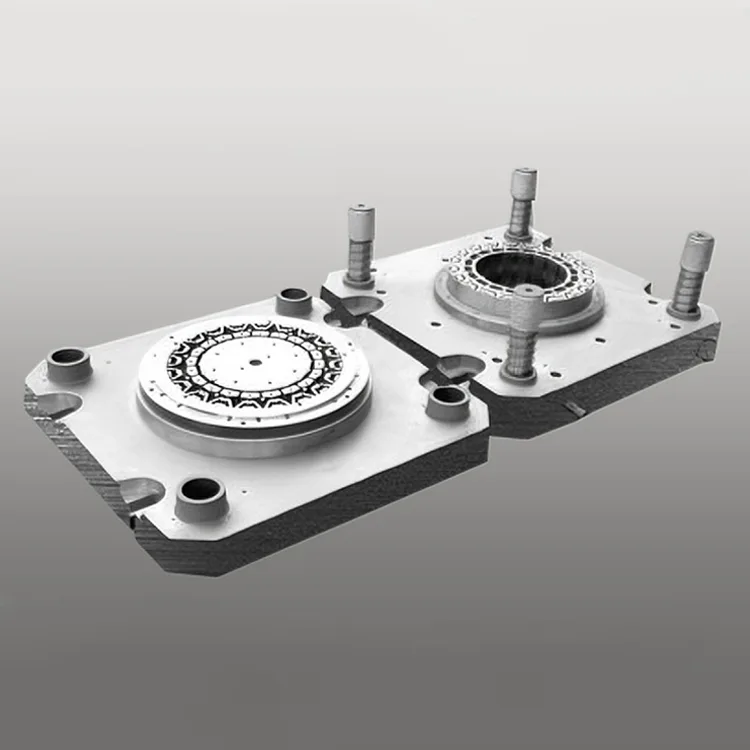

Mati Kompaun Penuh Diameter Luar 500mm untuk Pemegun dan Rotor NEV

Komponen kuasa teras motor daya tarikan kenderaan tenaga baharu (BEV/PHEV) (50-200kW). Die Kompaun Penuh Diameter Luar 500mm untuk Pemegun dan Rotor NEV direka bentuk untuk menangani keperluan dimensi dan struktur yang ketat bagi teras motor NEV dengan diameter luar 500mm, acuan kompaun penuh ini menyepadukan proses pengosongan, tebukan, torehan dan pelapis dalam satu kitaran pengecapan, menghapuskan pemprosesan berbilang langkah dan memastikan ketumpatan kritikal kuasa motor NEV. (≥3.5kW/kg) dan kestabilan keluaran tork.

Siri Produk

Siri DT-FCD-NEV1 (Motor Daya tarikan NEV Penumpang)

Ketepatan ±0.005mm, hayat 780,000 lejang, teras motor 50-120kW (500mm OD). Sesuai untuk pengeluaran besar-besaran motor tarikan kereta penumpang BEV/PHEV.

Siri DT-FCD-NEV2 (Motor Daya tarikan NEV Komersial)

Ketepatan ±0.006mm, hayat 720,000 lejang, teras motor 120-200kW (500mm OD). Sesuai untuk pengeluaran motor traksi bas/trak elektrik.

Siri Tersuai DT-FCD-NEV (Motor NEV OEM)

Ketepatan dimensi yang disesuaikan (±0.004-0.007mm), penyepaduan proses tersuai, serasi dengan keluli silikon (27Q130/35W250). Direka untuk pengeluaran motor NEV khusus jenama.

Kelebihan Teras

1. Reka Bentuk Kompaun Penuh untuk Setem Satu Langkah Bersepadu

Proses pengosongan, tebukan, torehan dan laminasi bersepadu dalam satu kitaran pengecapan menghapuskan 3-4 langkah pemprosesan tradisional untuk Mati Kompaun Penuh Diameter Luar 500mm untuk Pemegun dan Rotor NEV. Penyelesaian satu langkah ini mengurangkan masa utama pengeluaran sebanyak 40% dan ralat pemasangan teras sebanyak 80%, memastikan penjajaran sempurna laminasi pemegun/pemutar (selari ≤0.008mm) kritikal untuk kecekapan motor NEV.

2. Bingkai Ketegaran Tinggi OD 500mm untuk Ubah Bentuk Sifar

Bingkai die bertetulang diperbuat daripada keluli berkekuatan tinggi S50C dengan rawatan haba pelepasan tekanan (HV ≥220) dan tiang panduan ketepatan (habisan ≤0.002mm) memastikan ubah bentuk sifar walaupun di bawah daya setem 350 Tan. Reka bentuk struktur simetri meminimumkan getaran semasa pengecapan berkelajuan tinggi, mengekalkan ketepatan dimensi ±0.005mm untuk teras bersaiz besar 500mm—penting untuk keseragaman jurang udara motor NEV (≤0.01mm).

3. Keluli Alat Bersalut Premium untuk Memanjangkan Hayat Perkhidmatan

Komponen penebuk teras yang diperbuat daripada SKH-51 (keluli berkelajuan tinggi) dan ASP23 (keluli metalurgi serbuk) dengan salutan TiAlN (kekerasan ≥68 HRC) memberikan 780,000+ pukulan pengecapan—2.1x lebih lama daripada acuan saiz besar standard (370,000 pukulan). Salutan TiAlN memberikan rintangan suhu tinggi (sehingga 500°C) dan rintangan haus, memanjangkan selang penyelenggaraan kepada 180,000 lejang (berbanding 70,000 untuk cetakan besar konvensional).

4. Ketepatan Gred Motor NEV untuk Ketumpatan Kuasa

Pemesinan CNC 7 paksi dengan ketepatan kedudukan ±0.0008mm dan sistem pengukur laser dalam-mati memastikan toleransi dimensi komponen ±0.005mm—kritikal untuk ketumpatan kuasa motor NEV (≥3.5kW/kg) dan kecekapan penukaran tenaga (≥96%). Ketepatan yang konsisten menghapuskan pemesinan selepas pengecapan, meningkatkan hasil pengeluaran kepada 99.7% untuk teras bersaiz besar 500mm.

5. Pengoptimuman Keluli Silikon untuk Kecekapan Tenaga NEV

Reka bentuk tepi tebuk khusus dengan jejari mikro (R0.015mm) meminimumkan tekanan bahan keluli silikon (27Q130/35W250) dan burr tepi (≤0.008mm), memelihara sifat magnet keluli dan meningkatkan kecekapan tenaga motor NEV sebanyak 5-7%. Serasi dengan keluli silikon bukan berorientasikan bijirin (NGO) gred tinggi, memenuhi piawaian kecekapan motor NEV global (EU WLTP, EPA AS).

6. Penyesuaian Modular untuk Kepelbagaian Motor NEV

Penyesuaian penuh proses pengecapan (mengkosongkan/menebuk/menorehkan/laminasi), keserasian bahan (keluli silikon 0.35-0.5mm), kemasan permukaan (Ra ≤0.4μm), dan toleransi dimensi (±0.004-0.007mm). Ciri pilihan termasuk tindanan dalam-mati, keserasian salutan penebat dan penandaan laser untuk kebolehkesanan—memenuhi keperluan OEM NEV global untuk pengeluaran teras motor cengkaman.

Spesifikasi Teknikal

±0.005mm Ketepatan Dimensi780,000+ Lejang Servis Hayat Setem Bersepadu Kompaun Penuh Rangka Mati Ketegaran Tinggi (500mm OD)Tersuai untuk Motor Traksi NEV

Senario Aplikasi

Mati Kompaun Penuh Diameter Luar 500mm Deaote untuk Pemegun dan Rotor NEV direka bentuk untuk pengeluar motor NEV global merentasi pelbagai sektor:

● NEV Penumpang: Pengeluaran besar-besaran komponen teras pemegun/pemutar 50-120kW (500mm OD) untuk kereta penumpang BEV/PHEV (sedan/SUV/hatchback)

● NEV Komersial: Pengeluaran komponen teras pemegun/pemutar 120-200kW (500mm OD) untuk bas elektrik, trak dan van penghantaran

● NEV Khas: Pengecapan tersuai komponen teras untuk kenderaan pembinaan elektrik, NEV pertanian dan kenderaan elektrik marin

● OEM NEV Motor Manufacturing: Penyelesaian die tersuai untuk OEM motor NEV global (Tesla, BYD, Volkswagen, Toyota, Hyundai) untuk pengeluaran teras khusus jenama
