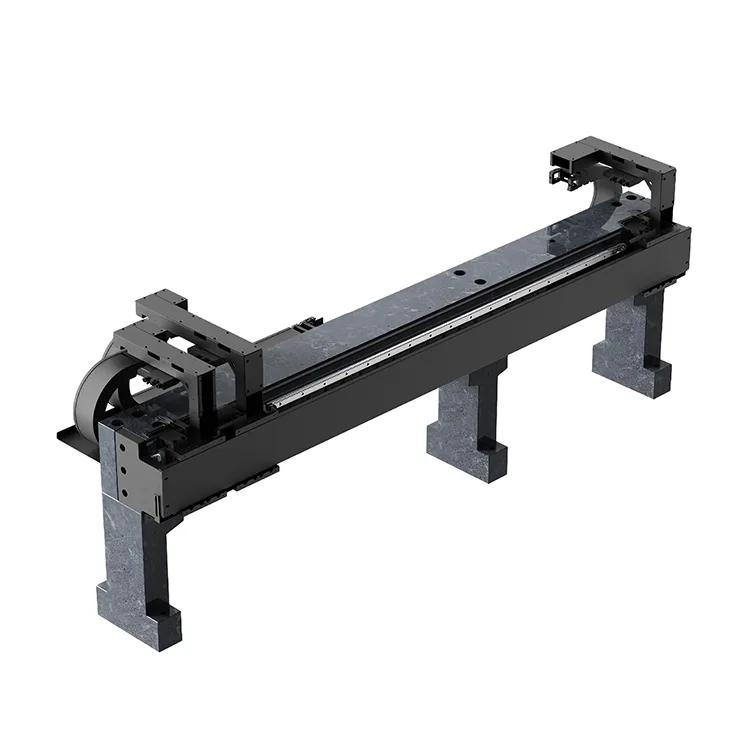

Sub Modul Tiga Gerakan

Direka untuk menggantikan Tiga sub modul gerakan dalam barisan pengeluaran padat—termasuk pemprosesan wafer semikonduktor, pemeriksaan panel LCD/OLED dan pemasangan komponen elektronik berkelajuan tinggi—modul ini menyepadukan tiga penggerak motor linear bebas dengan pengekod resolusi tinggi untuk menyampaikan ketepatan sub-mikron bagi setiap penggerak sambil mendayakan kawalan gerakan segerak atau tak segerak yang fleksibel.

Dibina berdasarkan kepakaran Deaote selama 15+ tahun dalam pembuatan komponen gerakan ketepatan, modul penggerak tiga kali kami menghapuskan keperluan untuk berbilang peringkat linear selari, mengurangkan jejak peralatan sehingga 40% dan memudahkan penyepaduan sistem. Setiap penggerak mempunyai kawalan servo bebas, pemacu langsung tindak balas sifar dan kelajuan/pecutan boleh laras (0-3m/s), menjadikannya sesuai untuk proses berbilang langkah berkemampuan tinggi seperti pengendalian wafer 300mm (memuatkan → pemprosesan → memunggah), pemeriksaan berbilang kedudukan panel LCD dan barisan pemasangan komponen automotif.

Dikilangkan di bawah piawaian kualiti ISO 9001:2015, modul triple-mover ini menampilkan rintangan habuk/air IP65, perisai elektromagnet anti-gangguan dan sistem pengurusan kabel yang dimeterai untuk memastikan prestasi yang boleh dipercayai dalam persekitaran industri yang keras. Serasi dengan pengawal gerakan standard industri (Siemens, Beckhoff, Yaskawa) dan protokol komunikasi (EtherCAT, PROFINET), ia membolehkan penyepaduan lancar ke dalam barisan pengeluaran automatik berbilang stesen, meningkatkan kecekapan peralatan keseluruhan (OEE) sehingga 50% berbanding persediaan berbilang modul tradisional.

Siri Produk

Siri DT-LM-TM1 (Fokus Ketepatan)

3 penggerak bebas dengan ketepatan ulangan ±1μm bagi setiap penggerak, julat perjalanan 1-2m, kelajuan maksimum 2m/s. Ideal untuk pemprosesan wafer semikonduktor, pemasangan komponen mikro-elektronik, sistem pemeriksaan ketepatan.

Siri DT-LM-TM2 (Fokus Kelajuan Tinggi)

3 penggerak berkelajuan tinggi dengan kelajuan maksimum 3m/s, ketepatan ulangan ±1.5μm, julat perjalanan 1-4m. Sesuai untuk pemeriksaan panel LCD/OLED berkemampuan tinggi, sistem pengisihan automatik, pemasangan sel bateri.

Siri DT-LM-TM-HD (Tugas Berat)

3 pengalih tugas berat dengan kapasiti beban 150kg bagi setiap penggerak, ketepatan ulangan ±2μm, jarak perjalanan 1-3m. Direka untuk pemasangan komponen automotif, pengendalian bahan berat, percetakan 3D format besar.

Kelebihan Teras

1. Tiga Penggerak Bebas dengan Kawalan Ketepatan

Setiap sub modul Three motion menampilkan kawalan servo bebas dan pengekod linear resolusi tinggi (resolusi 1nm), memberikan ketepatan kedudukan ulangan ±1μm bagi setiap penggerak—memastikan ketepatan yang konsisten merentas semua proses berbilang stesen. Penggerak boleh beroperasi tanpa gangguan, walaupun pada jarak perjalanan maksimum (1-4m), menghapuskan hanyut kedudukan yang biasa dalam sistem gerakan kereta api kongsi.

2. Pergerakan Segerak/Asynchronous Fleksibel

Menyokong kedua-dua gerakan segerak (semua 3 penggerak bergerak pada kelajuan/kedudukan yang sama untuk pemprosesan kelompok) dan gerakan tak segerak (setiap penggerak beroperasi pada kelajuan/kedudukan bebas untuk proses berbilang langkah). Fleksibiliti ini mengurangkan kerumitan peralatan dan membolehkan konfigurasi semula pantas untuk tugas pengeluaran yang berbeza—penting untuk sistem pembuatan fleksibel (FMS).

3. Reka Bentuk Penjimatan Ruang & Kos

Mengintegrasikan sub modul Tiga gerakan pada rel panduan tunggal mengurangkan jejak peralatan sebanyak 40% berbanding dengan tiga modul linear berasingan, mengoptimumkan penggunaan ruang lantai kilang. Komponen yang lebih sedikit (bingkai tunggal, bekalan kuasa dikongsi) mengurangkan jumlah kos sistem sebanyak 30% sambil memudahkan penyelenggaraan dan mengurangkan masa henti.

4. Kelajuan Tinggi & Kapasiti Tinggi

Reka bentuk pemacu terus motor linear membolehkan sehingga 3m/s kelajuan maksimum bagi setiap penggerak dengan pecutan pantas (2g), mengurangkan masa kitaran untuk proses berbilang stesen sehingga 50% berbanding dengan persediaan berbilang modul dipacu skru bola. Sifar tindak balas dan sifar haus memastikan prestasi berkelajuan tinggi yang konsisten sepanjang berjuta-juta kitaran.

5. Profil Gerakan Boleh Disesuaikan

Penyesuaian penuh julat perjalanan (1-4m), kapasiti beban penggerak (50-150kg setiap penggerak), parameter kelajuan/pecutan dan profil gerakan (trapezoid, lengkung S) untuk memadankan keperluan automasi berbilang stesen anda. Reka bentuk modular membolehkan penambahan/pembuangan mudah alih untuk naik taraf barisan pengeluaran masa hadapan.

6. Kebolehpercayaan Gred Perindustrian untuk Operasi Berterusan

Gred perlindungan IP65, julat suhu operasi (-10 ℃ hingga 80 ℃), dan anodisasi keras anti-karat memastikan prestasi yang boleh dipercayai dalam persekitaran industri yang berdebu, lembap atau bersuhu tinggi. MTBF ≥30,000 jam di bawah operasi berterusan, mengurangkan jumlah kos pemilikan (TCO) sebanyak 25% dalam tempoh 5 tahun berbanding sistem berbilang modul tradisional.

Spesifikasi Teknikal

Senario Aplikasi

Tiga sub modul gerakan Deaote direka bentuk untuk automasi berbilang stesen pemprosesan tinggi merentas sektor pertumbuhan tinggi global:

● Semikonduktor & Elektronik: Pemuatan/pemprosesan/pemunggahan wafer 300mm, pembungkusan mikrocip, penggerudian/pengujian berbilang kedudukan PCB

● Pembuatan Paparan: Pemeriksaan berbilang titik panel LCD/OLED 10.5G, pemasangan skrin sentuh, kedudukan modul lampu latar

● Automotif & Aeroangkasa: Pemasangan berbilang langkah komponen automotif, pemesinan ketepatan bahagian aeroangkasa, susun sel bateri

● Perubatan & Farmaseutikal: Pemasangan berbilang stesen peranti perubatan, barisan pembungkusan ubat, sistem automasi makmal

● Logistik & Isih: Isih petak berkelajuan tinggi, pemilihan gudang automatik, sistem pengisihan komponen elektronik

Mengenai Deaote

Suzhou Deaote Precision Mould Co., Ltd. ialah perusahaan teknologi tinggi terkemuka yang mengkhusus dalam R&D, pembuatan dan penjualan komponen gerakan ketepatan—dengan tumpuan pada modul linear berbilang penggerak untuk pasaran automasi industri global. Dengan lebih 15 tahun kepakaran dalam acuan ketepatan dan reka bentuk sistem gerakan, kami memberi perkhidmatan kepada pelanggan di seluruh Eropah, Amerika Utara, Asia dan Australia dalam sektor semikonduktor, elektronik, automotif dan aeroangkasa.

Submodul tiga gerakan kami dibangunkan dalam makmal R&D gerakan berbilang paksi kami yang berdedikasi, memanfaatkan pemesinan CNC termaju, penentukuran laser dan teknologi pemasangan ketepatan untuk mencapai kawalan bebas ke atas pelbagai penggerak dengan ketepatan sub-mikron. Kami menyediakan perkhidmatan penyesuaian hujung ke hujung—dari reka bentuk modul dan prototaip kepada pemasangan di tapak dan sokongan teknikal global—memastikan penyelesaian kami memenuhi keperluan unik barisan pengeluaran automatik berbilang stesen.

Komited untuk "Ketepatan dalam Pergerakan Pelbagai Paksi, Kecekapan dalam Automasi", Deaote melaburkan 18% daripada hasil tahunan dalam R&D untuk membangunkan penyelesaian gerakan berbilang penggerak generasi akan datang. Kemudahan pengeluaran dan rangkaian perkhidmatan global yang diperakui ISO 9001:2015 kami memastikan masa tindak balas yang cepat (≤48 jam) dan sokongan teknikal tempatan, menjadikan kami rakan kongsi yang dipercayai untuk pengeluar barisan pengeluaran automatik berkemampuan tinggi di seluruh dunia.
