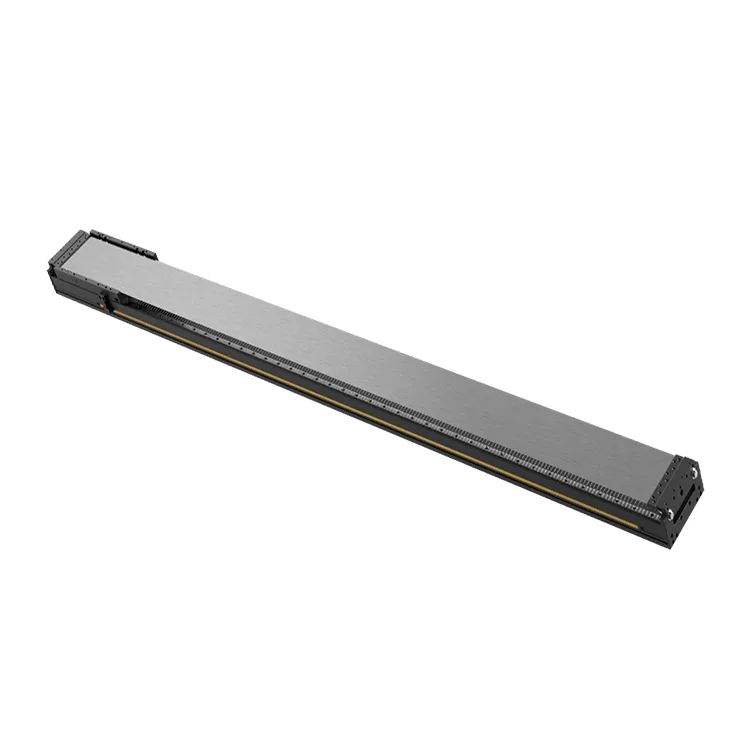

Modul Motor Linear Lejang Panjang

Direka bentuk untuk menangani had modul skru bola tradisional dalam senario perjalanan jauh—termasuk pengendalian wafer semikonduktor, pembuatan panel LCD/OLED dan pemprosesan laser format besar—modul motor linear lejang panjang ini menampilkan pemacu motor linear tanpa geseran, bingkai aloi aluminium tegar dan pengekod linear resolusi tinggi untuk menyampaikan ketepatan sub-mikron merentasi panjang perjalanan daripada 6m1m.

Dibina berdasarkan kepakaran Deaote selama 15+ tahun dalam pembuatan komponen gerakan ketepatan, modul motor linear lejang panjang kami menghapuskan kehilangan penghantaran mekanikal (sifar tindak balas, sifar haus) dan membolehkan operasi berkelajuan tinggi berterusan (sehingga 5m/s) dengan getaran minimum (≤0.1g). Reka bentuk modular menyokong panjang perjalanan tersuai (1m hingga 6m) dan kapasiti beban (50kg hingga 500kg), menjadikannya ideal untuk sistem automasi pemprosesan tinggi seperti talian pemeriksaan LCD 10.5G, salutan elektrod bateri kawasan besar dan pengendalian bahan tugas berat dalam pembuatan automotif.

Dikilangkan di bawah piawaian kualiti ISO 9001:2015, modul motor linear lejang panjang menampilkan rintangan habuk/air IP65, komponen penstabil suhu dan sistem pengurusan kabel yang dimeterai untuk memastikan prestasi yang boleh dipercayai dalam persekitaran industri yang keras. Serasi dengan pengawal gerakan standard industri (Siemens, Mitsubishi, Beckhoff) dan protokol komunikasi (EtherCAT, Modbus), ia membolehkan penyepaduan lancar ke dalam barisan pengeluaran automatik berskala besar, mengurangkan masa henti dan meningkatkan kecekapan peralatan keseluruhan (OEE) sehingga 30% berbanding sistem gerakan perjalanan jauh konvensional.

Siri Produk

Siri DT-LM-LS1 (Perjalanan 1-3M)

Lejang panjang jarak pertengahan (1-3m) dioptimumkan untuk aplikasi ketepatan (ketepatan ulangan ±1μm), kelajuan maksimum 2m/s, kapasiti beban sehingga 200kg. Ideal untuk pengendalian wafer semikonduktor, pembuatan LCD format kecil.

Siri DT-LM-LS2 (Perjalanan 3-6M)

Lejang panjang lanjutan (3-6m) untuk automasi berskala besar, kelajuan maksimum 5m/s, kapasiti beban sehingga 500kg. Sesuai untuk pemeriksaan LCD 10.5G, pemotongan laser kawasan besar, pemasangan badan automotif.

Siri DT-LM-LS-HD (Tugas Berat)

Modul lejang panjang tugas berat (perjalanan 1-4m), kapasiti beban sehingga 800kg, ketepatan ulangan ±2μm. Direka untuk pengendalian bahan berat, percetakan 3D berskala besar dan pemesinan komponen aeroangkasa.

Kelebihan Teras

1. Julat Perjalanan Lanjutan dengan Ketepatan Tanpa Kompromi

Panjang perjalanan dari 1m hingga 6m dengan ketepatan kedudukan ulangan ±1μm (DT-LM-LS1) dan ±2μm untuk model tugas berat—mencapai ketepatan gred industri walaupun pada panjang lejang maksimum. Pengekod linear resolusi tinggi (resolusi 1nm) dan redaman getaran aktif menghapuskan hanyut kedudukan semasa pergerakan jarak jauh.

2. Pemanduan Terus untuk Kelajuan Tinggi & Sifar Balas Balas

Reka bentuk pacuan terus motor linear menghilangkan komponen transmisi mekanikal (skru bola, tali pinggang), mencapai sifar tindak balas, sifar haus, dan sehingga 5m/s kelajuan maksimum. Tiada penyelenggaraan berkala untuk bahagian penghantaran mengurangkan masa henti sebanyak 40% berbanding modul lejang panjang dipacu skru bola.

3. Ketegaran Tinggi & Kapasiti Beban

Bingkai aloi aluminium bertetulang dengan rel panduan linear dwi memberikan ketegaran yang luar biasa (≥200N/μm) dan kapasiti beban sehingga 800kg (DT-LM-LS-HD). Pesongan minimum di bawah beban berat memastikan ketepatan yang konsisten merentas keseluruhan julat perjalanan—penting untuk pemesinan berskala besar dan pengendalian bahan.

4. Getaran Rendah & Operasi Senyap

Reka bentuk penggulungan motor yang dioptimumkan dan pelesapan haba yang disejukkan udara mengurangkan getaran operasi kepada ≤0.1g dan hingar kepada ≤60dB (jarak 1m). Kestabilan ini penting untuk aplikasi berketepatan tinggi seperti pemprosesan wafer semikonduktor dan pemesinan mikro laser.

5. Reka Bentuk Boleh Disesuaikan & Berskala

Penyesuaian penuh panjang perjalanan (1-6m), resolusi pengekod (1nm hingga 10μm), kuasa motor dan konfigurasi pelekap untuk memadankan keperluan automasi berskala besar anda. Komponen modular membolehkan pengembangan mudah jarak perjalanan tanpa merekayasa semula keseluruhan sistem gerakan.

6. Kebolehpercayaan Gred Perindustrian untuk Operasi Jangka Panjang

Gred perlindungan IP65, julat suhu operasi (-10 ℃ hingga 80 ℃), dan anodisasi keras anti-karat memastikan prestasi yang boleh dipercayai dalam persekitaran industri yang berdebu, lembap atau bersuhu tinggi. MTBF ≥30,000 jam di bawah operasi berterusan, mengurangkan jumlah kos pemilikan (TCO) sebanyak 25% dalam tempoh 5 tahun.

Spesifikasi Teknikal

Senario Aplikasi

Modul motor linear lejang panjang Deaote direka bentuk untuk automasi industri berskala besar merentasi sektor pertumbuhan tinggi:

● Semikonduktor & Elektronik: Pengendalian wafer 300mm, pemeriksaan/pemasangan panel LCD/OLED 10.5G, penggerudian PCB kawasan besar

● Automasi Perindustrian: Pengendalian bahan tugas berat, pemotongan/ukiran laser format besar, barisan pemasangan badan automotif

● Tenaga & Bateri: Salutan elektrod bateri litium kawasan besar, pembuatan panel solar, pemasangan tindanan sel bahan api

● Aeroangkasa & Automotif: Pemesinan komponen aeroangkasa, kimpalan casis automotif, percetakan 3D berskala besar

● Perubatan & Farmaseutikal: Peralatan pengimejan perubatan format besar, saluran pengeluaran ubat automatik, paksi gerakan sistem pensterilan
